Vacuum Pad FGA 33 – Giác Hút Chân Không FGA-33

Vacuum Pad FGA-33 là dòng giác hút chân không dạng bellows 1.5 tầng, được thiết kế cho các ứng dụng yêu cầu lực hút lớn, độ ổn định cao và khả năng làm việc với sản phẩm kích thước trung bình đến lớn.

So với các model nhỏ như FGA 20, FGA 22 hay FGA-25, núm hút FGA-33 mang lại lực hút vượt trội, phù hợp cho các hệ thống robot công nghiệp, dây chuyền sản xuất tốc độ cao và các ứng dụng cần độ an toàn lớn.

1. FGA-33 là gì?

FGA-33 là một model trong dòng vacuum pad FGA, có:

• Đường kính danh nghĩa: 33 mm
• Kiểu: Bellows 1.5 tầng
• Chức năng: Gắp – giữ – di chuyển sản phẩm bằng chân không

Nguyên lý:

Chân không → chênh lệch áp suất → lực hút → giữ sản phẩm

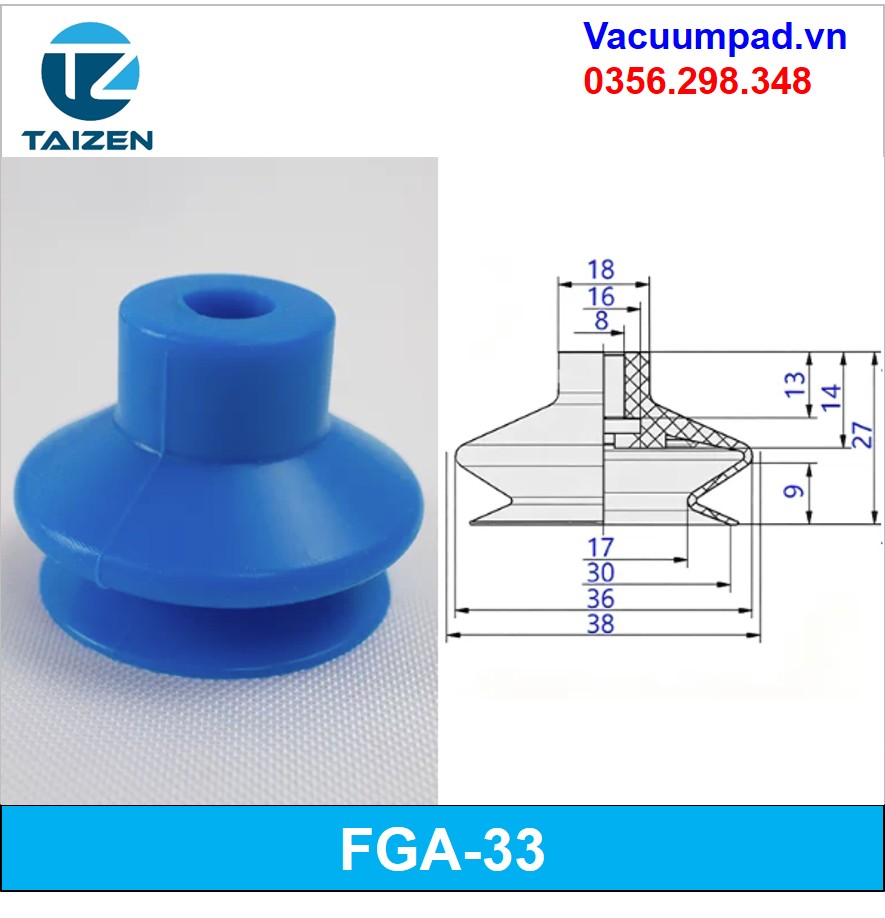

2. Thông số kỹ thuật FGA-33

Theo dữ liệu kỹ thuật từ các catalog tiêu chuẩn:

👉 Lực hút 13.6N là giá trị lý thuyết trong điều kiện tiêu chuẩn (bề mặt phẳng, kín, khô), không bao gồm hệ số an toàn

3. Điểm mạnh của Vacuum Pad FGA-33

Lực hút lớn – ổn định cao

So với FGA-25:

• Diện tích tăng mạnh
• → Lực hút tăng gần gấp đôi

👉 Giảm rủi ro rơi sản phẩm

Hành trình bellows lớn (~9mm)

• Bù sai lệch chiều cao
• Giảm va đập khi robot gắp
• Phù hợp bề mặt không hoàn hảo

Làm việc tốt với bề mặt cong nhẹ

• Có thể hút bề mặt cong nhẹ
• Bán kính tối thiểu khoảng 40 mm

Phù hợp sản xuất thực tế

FGA-33 là size:

👉 “bắt đầu cho tải lớn và sản xuất thật”

4. FGA-33 dùng cho sản phẩm nào?

FGA-33 phù hợp với:

1. Tấm kim loại

• Thép
• Nhôm
• Inox

2. Sản phẩm nhựa lớn

• Khay nhựa
• Vỏ máy
• Chi tiết ép lớn

3. Bao bì công nghiệp

• Thùng carton
• Bao bì lớn

4. Sản phẩm dạng tấm

• Panel
• Sheet vật liệu
• Tấm phẳng kích thước lớn

5. So sánh FGA-33 với các model khác

👉 FGA-33 = bước chuyển sang nhóm lực hút lớn

6. Khi nào nên chọn FGA-33?

Bạn nên chọn khi:

• Sản phẩm nặng hoặc diện tích lớn
• Robot chạy tốc độ cao
• FGA 20–25 không đủ lực
• Cần độ an toàn cao
• Có không gian lắp đặt

7. Khi KHÔNG nên dùng FGA-33

Không nên dùng nếu:

• Không gian đầu gắp nhỏ
• Sản phẩm nhẹ (lãng phí)
• Cần độ chính xác cực nhỏ

8. Nguyên lý lực hút FGA-33

Công thức:

F = ΔP × A

Trong đó:

• A tăng theo bình phương đường kính
  → FGA-33 mạnh hơn FGA-25 rất nhiều

👉 Đây là lý do khi thiếu lực → nên tăng size

9. Vật liệu của FGA-33

NBR (phổ biến)

• Bền
• Chịu dầu nhẹ
• Giá tốt

Cao su tự nhiên (NK)

• Mềm hơn
• Bám tốt hơn

Vật liệu đặc biệt

• ESD (chống tĩnh điện)
• Silicone
• Chịu nhiệt

10. Ứng dụng thực tế của FGA-33

FGA-33 được sử dụng trong:

• Robot gắp công nghiệp
• Máy pick & place tải lớn
• Dây chuyền đóng gói
• Hệ thống nâng tấm
• Máy ép nhựa
• Máy CNC – cấp phôi

11. Cách dùng FGA-33 hiệu quả

Để đạt hiệu suất cao:

• Dùng 2–6 giác hút
• Tăng mức chân không
• Giảm rò khí
• Kiểm tra bề mặt
• Dùng cảm biến chân không

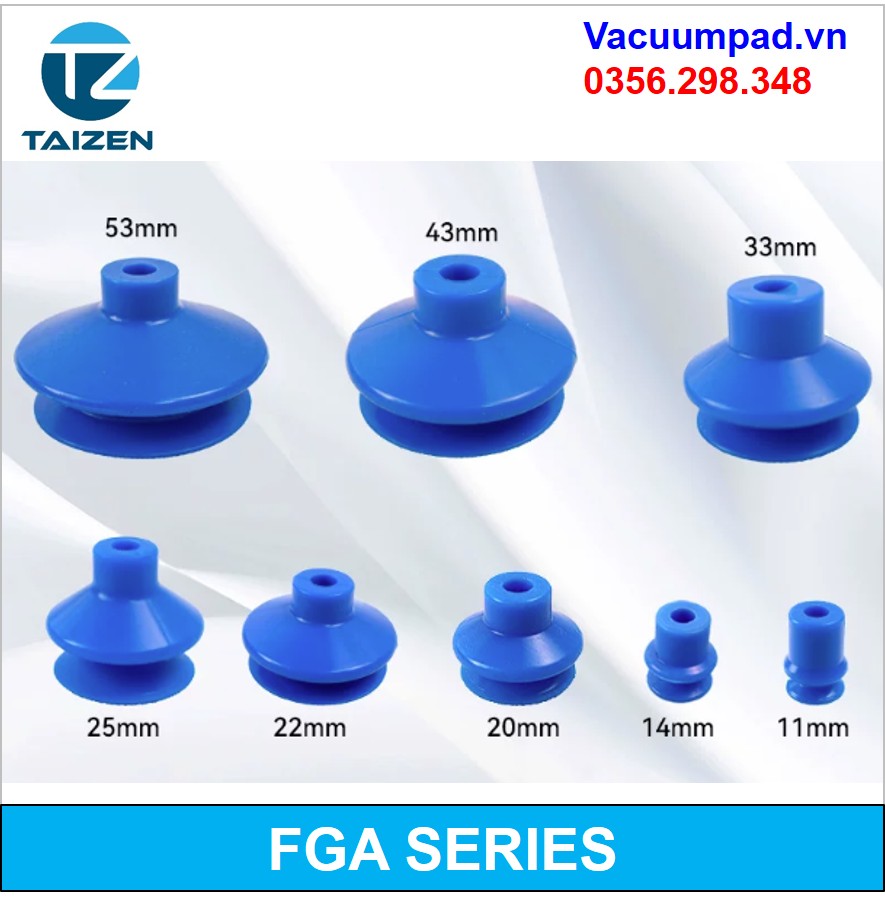

12. Series Vacuum Pad FGA

Dòng FGA gồm:

FGA 11 – FGA 14 – FGA 16 – FGA 20 – FGA 22 – FGA-25 – FGA-33 – FGA 43 – FGA 53 – FGA 63 – FGA 78

👉 Trong đó:

• FGA 20: phổ thông
• FGA-25: trung bình
• FGA-33: tải lớn – sản xuất thực tế

13. Mua Vacuum Pad FGA-33 ở đâu?

Taizen cung cấp:

• Vacuum pad FGA-33
• Đầy đủ series FGA
• Phụ kiện chân không
• Ejector – đầu nối

Chỉ cần cung cấp:

• Trọng lượng sản phẩm
• Kích thước
• Hình ảnh

→ Sẽ được tư vấn chính xác model phù hợp

14. FAQ – Câu hỏi thường gặp

FGA-33 hút được bao nhiêu kg?

Không thể quy đổi trực tiếp.
Lực hút 13.6N là lý thuyết → cần chia hệ số an toàn.

FGA-33 có mạnh hơn FGA-25 không?

Có.
👉 Lực hút lớn hơn rõ rệt nhờ diện tích hút lớn hơn

Có nên dùng 1 giác hút FGA-33?

Có thể, nhưng:

👉 Nên dùng nhiều để tăng an toàn

15. Kết luận

Vacuum Pad FGA-33 là lựa chọn phù hợp cho:

• Ứng dụng tải lớn
• Robot tốc độ cao
• Sản phẩm kích thước lớn

Nếu hệ thống của bạn:

👉 “đã vượt ngưỡng FGA-25”
→ FGA-33 là lựa chọn hợp lý nhất
